Як підібрати пильник ШРУСа: розміри, конструкція та сумісність

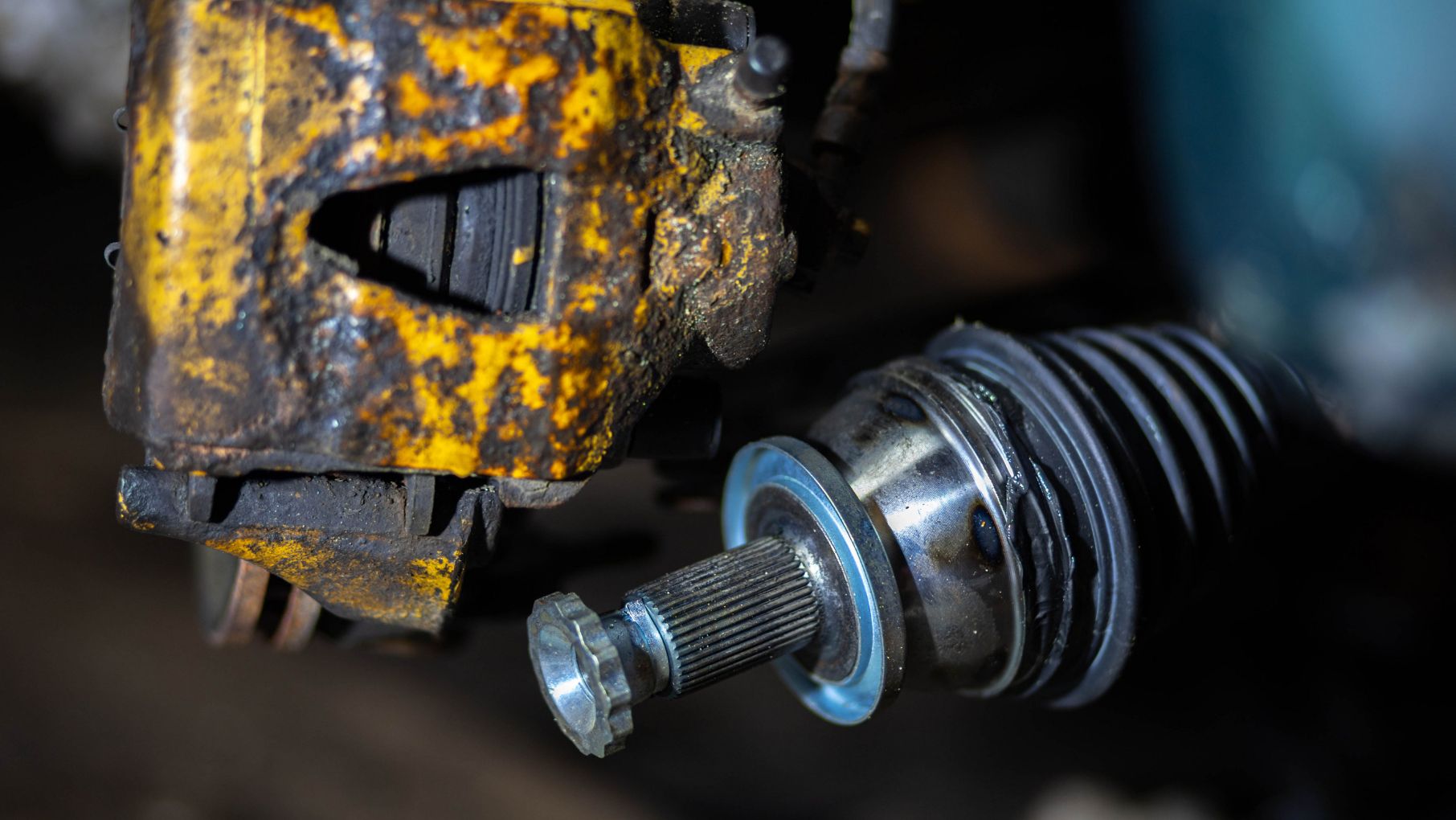

Пильник ШРУСа утримує мастило всередині шарніра та захищає його від води, піску й дорожнього бруду. Коли чохол тріскається або втрачає щільність посадки, забруднення можуть потрапляти до робочих поверхонь і прискорювати їх зношування. Тому підбір пильника ШРУСа починається з перевірки сумісності, а не лише з пошуку схожої деталі на фото.

Для підбору потрібні тип шарніра, діаметри обох посадкових отворів, висота пильника та форма його основи. Додатково враховують матеріал, профіль гофри й кріплення. Марка автомобіля звужує пошук, але остаточний вибір залежить від конструкції встановленого приводу.

Чому назви автомобіля недостатньо

На автомобілі міг залишитися заводський привід або вже стояти замінений шарнір іншого виробника. У другому випадку орієнтиром стає саме встановлена деталь. Пильник, зазначений у каталозі для штатної комплектації, потребує додаткового зіставлення з фактичною конструкцією.

Які розміри потрібні для підбору пильника ШРУСа

У характеристиках пильників часто використовують малий діаметр, великий діаметр і висоту. Позначення можуть відрізнятися, тому значення звіряють із кресленням конкретного виробу. Всі вимірювання зручно передавати в міліметрах із поясненням, де саме вони зняті.

Для попереднього зіставлення потрібні такі параметри:

• Малий посадковий діаметр. Розмір отвору з боку вала. Його співвідносять із ділянкою, на якій фіксується вузька шийка пильника.

• Великий посадковий діаметр. Розмір отвору з боку корпусу шарніра. Для фігурної основи одного діаметра може бути недостатньо.

• Висота пильника. Відстань між торцями у стані, визначеному кресленням. Довільно розтягнутий чохол не дає надійного значення.

• Профіль посадкових зон. Форма буртиків, канавок і місць під хомути, які впливають на фіксацію та ущільнення.

• Геометрія гофри. Кількість, діаметр і розташування складок, від яких залежить поведінка чохла під час руху.

Діаметр посадкової поверхні металевого вузла та внутрішній діаметр вільного пильника не завжди чисельно однакові: конструкція може передбачати натяг. Тому доцільно передавати обидва виміри, якщо вони доступні, а допустиму відповідність визначати за даними виробника. Універсального правила на кшталт допустимої різниці у кілька міліметрів немає.

Як виміряти старий пильник без зайвих похибок

Штангенциркуль дає змогу точніше оцінити посадкові розміри, ніж лінійка. Під час вимірювання еластичні краї не стискають із надмірним зусиллям. Висоту фіксують без примусового розтягування, а місця вимірювання показують на фотографії або простому ескізі.

Старий пильник може бути деформованим, розірваним чи розтягнутим біля хомута. Його розміри в такому стані є орієнтиром, а не точним еталоном. Додаткову інформацію дають очищені посадкові поверхні вала й корпусу шарніра. Якщо основа має виступи або западини, потрібне фото торця: вигляд збоку не передає її геометрії.

Зовнішній і внутрішній пильник: у чому різниця

Зовнішній ШРУС розташований біля колеса, внутрішній — з боку коробки передач або диференціала. Вони виконують пов’язані завдання, але можуть мати різну конструкцію та характер переміщень. Відповідно, відрізняються й вимоги до захисного чохла.

Пильник зовнішнього шарніра має працювати при зміні кута приводу, зокрема під час повороту керованого колеса. Для внутрішнього вузла залежно від конструкції важливе також осьове переміщення. У частини внутрішніх шарнірів посадкова поверхня має фігурний профіль, для якого звичайна кругла основа не підходить.

Чи взаємозамінні внутрішній і зовнішній пильники? Саме розташування на одному автомобілі цього не гарантує. Взаємозамінність має підтверджуватися каталожними даними або перевіркою всіх конструктивних параметрів. Збігу висоти та двох діаметрів недостатньо, якщо відрізняються ущільнювальні поверхні.

Чому форма гофри впливає на сумісність

Навіть пильник, який надягається на обидва посадкові місця, може неправильно працювати після встановлення. За невідповідної довжини або форми гофра надмірно натягується, зминається чи контактує із сусідніми деталями. Це створює умови для передчасного пошкодження..

Таврія, ВАЗ 2109 і Sens 1.3: як перевірити розміри

Для цих автомобілів пошук часто починається з назви моделі. Проте короткий запит не уточнює, який саме шарнір установлений і чи змінювався привід. Тому конкретні числові розміри мають стосуватися визначеного артикула, а не всіх автомобілів із такою назвою.

Пильник ШРУСа Таврії: який розмір потрібен

Щоб визначити розмір пильника ШРУСа для Таврії, спочатку уточнюють, ідеться про зовнішній чи внутрішній вузол. Далі зіставляють номер деталі, посадкові діаметри, висоту й форму основи. Якщо маркування не збереглося, корисними будуть фото шарніра та знятого чохла з боку обох отворів.

Пильник ШРУСа ВАЗ 2109: які розміри звіряти

Для пильника ШРУСа ВАЗ 2109 розміри перевіряють разом із розташуванням шарніра та його артикулом. Висота, обидва отвори й канавки під кріплення мають відповідати конструкції приводу. Зовнішня схожість двох пильників сама по собі не підтверджує однакової посадки.

Зовнішній пильник ШРУСа Sens 1.3: як уточнити розміри

Для зовнішнього пильника ШРУСа Sens 1.3 розміри уточнюють за номером установленого шарніра або за вимірюваннями його посадкових поверхонь. Об’єм двигуна 1,3 л є частиною опису комплектації, але сам по собі не визначає геометрію чохла.

Матеріал, хомути та мастило: що перевіряють разом

Для пильників використовують різні еластомерні матеріали. Вибір залежить від конструкції вузла та характеристик конкретного виробу. Для поліуретанового пильника, як і для інших варіантів, мають значення еластичність, робочий температурний діапазон і сумісність із мастилом. Назва матеріалу сама по собі не гарантує певного строку служби.

Чи підходить універсальний пильник? Лише в межах застосування, визначених його виробником. Можливість підрізання або встановлення через розширювач має бути прямо передбачена конструкцією. Звичайний пильник не стає універсальним через те, що його можна розтягнути.

Хомути повинні відповідати посадковим зонам і способу затягування. Мастило добирають за вимогами до конкретного шарніра: однакове призначення для приводів не означає придатності будь-якого складу для всіх вузлів. Комплектацію товару перевіряють окремо, оскільки наявність хомутів і мастила залежить від позиції.

Заміна пильника відновлює захист, але не усуває зношування шарніра. Якщо всередину вже потрапили забруднення, стан вузла оцінюють перед складанням. Самого нового чохла недостатньо, щоб усунути механічне пошкодження робочих поверхонь.

Які дані передати для точного підбору

Для звернення через розділ підбору пильника PolyPro варто підготувати короткий опис автомобіля та вузла. Повні вихідні дані допомагають швидше відокремити сумісні варіанти від зовні подібних.

До заявки можна додати:

• марку, модель, рік випуску, двигун і тип коробки передач;

• VIN-код, артикул шарніра або номер старого пильника, якщо вони відомі;

• розташування вузла: внутрішній чи зовнішній, ліва чи права сторона;

• малий і великий діаметри, висоту в міліметрах та пояснення місць вимірювання;

• фотографії чохла, посадкових поверхонь і маркування.

Переглянути відповідний напрям можна в розділі пильників ШРУСа PolyPro. Для уточнення сумісності передайте дані автомобіля, виміри та фото встановленого вузла. Так підбір пильника ШРУСа спиратиметься на перевірені параметри, а заявка міститиме інформацію, потрібну для предметної відповіді.
