Пильники за розмірами: підбір для ШРУСа та кульової опори

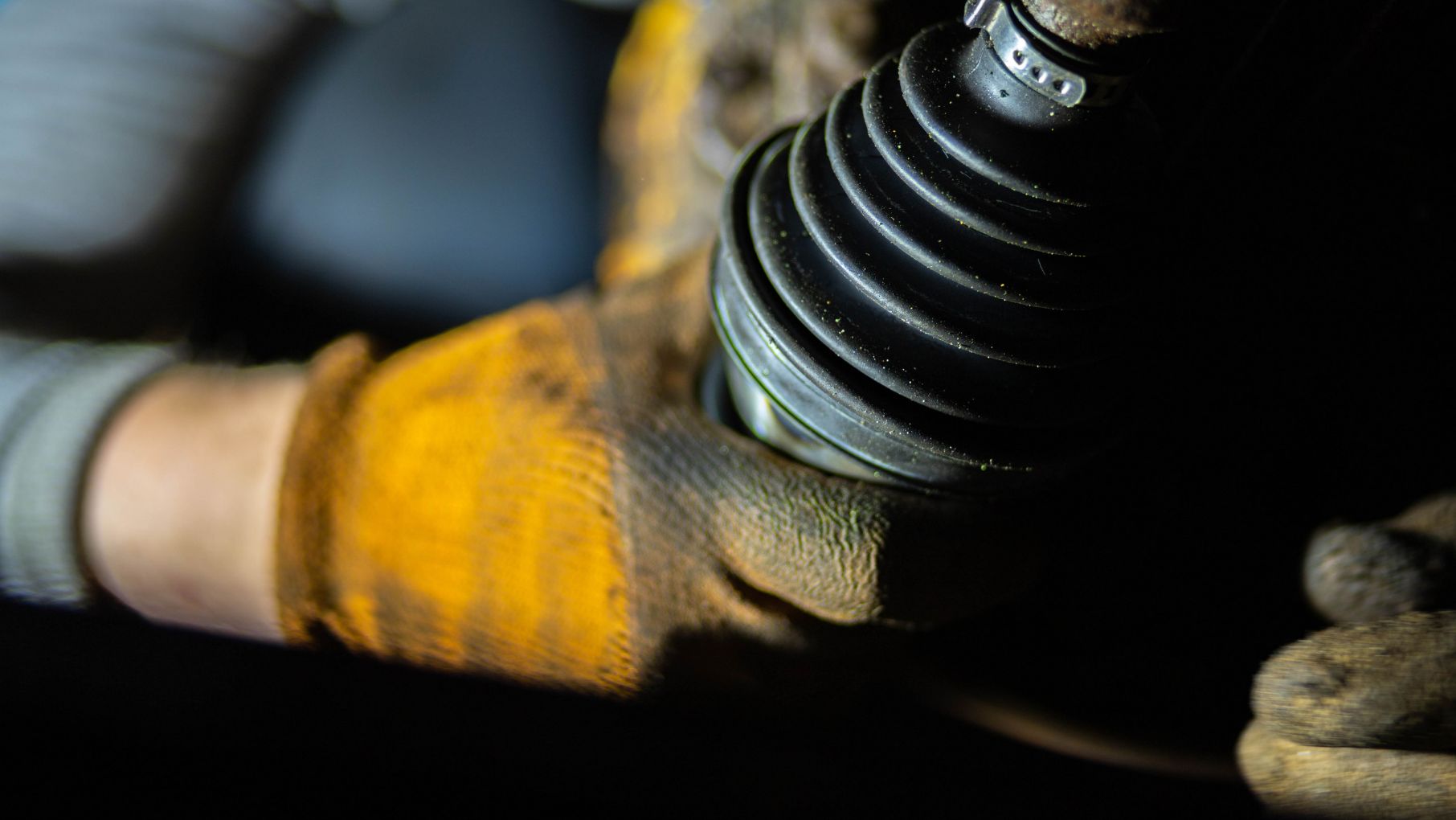

Пильник захищає рухоме з’єднання від води, пилу та дорожнього бруду, допомагаючи утримувати мастило всередині вузла. Невелика тріщина або нещільна посадка порушує цей захист, навіть якщо сама деталь залишається на місці. Тому підбір нового чохла починається не із зовнішньої схожості, а з перевірки розмірів і конструкції кріплення.

Щоб підібрати пильник ШРУСа за розмірами, потрібні діаметри обох посадкових отворів, висота та відповідність профілю конкретному шарніру. Для кульової опори додатково важливі форма ущільнювальних країв і спосіб фіксації на корпусі та пальці. Збіг основних параметрів допомагає знайти відповідний типорозмір, але остаточну сумісність визначає конструкція всього вузла.

Коли потрібен підбір пильника за розмірами

Пошук за маркою та моделлю автомобіля зручний, поки на ньому встановлені деталі передбаченої виробником конструкції. Після заміни привода, ШРУСа або важеля фактичні посадкові місця можуть відрізнятися від тих, які зазначені в каталозі для заводського вузла. Значення має і виробник уже встановленої запчастини.

Підбір за вимірами особливо корисний, коли маркування старого пильника стерлося, артикул невідомий або каталог пропонує кілька варіантів. У такій ситуації дані автомобіля залишаються орієнтиром, а виміри допомагають перевірити конкретне виконання.

Чи можна знайти пильник лише за VIN? VIN допомагає визначити заводську комплектацію, проте не підтверджує конструкцію деталей, установлених під час попередніх ремонтів. Для автомобіля з невідомою історією обслуговування поєднання каталожних даних, фотографій і вимірів дає повну основу для вибору.

Пильник ШРУСа за розмірами: які параметри звіряють

ШРУС, або шарнір рівних кутових швидкостей, передає обертання між елементами привода, що працюють під змінним кутом. Його пильник має зберігати ущільнення під час руху. Тому важливі не лише розміри отворів, а й геометрія гофрованої частини.

Для первинного порівняння потрібні такі характеристики:

• Малий посадковий діаметр. Визначає посадку вузької частини пильника на валу.

• Великий посадковий діаметр. Стосується широкої частини, яка охоплює відповідну поверхню корпусу шарніра.

• Висота або довжина пильника. Порівнюється в тому стані та між тими точками, які показані на кресленні виробника.

• Профіль посадкових країв. Враховуються буртики, канавки та форма ущільнювальних поверхонь.

• Конструкція гофри й місця під хомути. Вони мають відповідати умовам роботи та способу кріплення.

У картках товарів діаметри можуть позначатися літерами d і D, а висота або довжина — H чи L. Однак орієнтуватися потрібно на схему конкретного виробу: однакові літери не замінюють пояснення, де саме виконаний вимір. Зовнішній діаметр гофри не є посадковим діаметром.

Якщо потрібен пильник ШРУСа по розмірам, початкові виміри допоможуть звузити вибір. У розділі пильників ШРУСа PolyPro можна перейти до потрібного виробу та зіставити зазначені параметри з даними свого вузла.

Як виміряти пильник і посадкові місця

Для вимірювання діаметрів зручний штангенциркуль. Поверхні мають бути очищені від забруднень, які заважають визначити межі посадки. Виміри записують у міліметрах і підписують: діаметр вала, діаметр посадки на корпусі, внутрішній діаметр отвору пильника. Це різні величини, які не варто змішувати в одному записі.

Старий чохол може бути розтягнутим, деформованим або частково зруйнованим. Тому його внутрішній діаметр не завжди відтворює початковий розмір. Якщо край пошкоджений, особливого значення набуває вимір самої посадкової поверхні вузла.

Водночас діаметр отвору ненатягнутого пильника не обов’язково дорівнює діаметру металевої посадки. Передбачений натяг залежить від конструкції та матеріалу. Самостійно додавати або віднімати універсальний запас у кілька міліметрів некоректно: допустиме співвідношення потрібно підтверджувати для конкретного виробу.

Висоту демонтованого пильника фіксують без примусового розтягування чи стискання, якщо схема не передбачає іншого. За потреби окремо записують відстань між місцями кріплення на вузлі. Фото збоку та з боку обох отворів допомагають показати форму, але не замінюють числових даних.

Чому однакові діаметри не гарантують сумісності

Два пильники можуть мати близькі посадкові діаметри, але різну висоту, жорсткість і профіль складок. Деталь повинна працювати в доступному просторі без перекручування, надмірного розтягування та контакту із сусідніми елементами. Правильна посадка в нерухомому стані ще не підтверджує відповідність у русі.

Внутрішній і зовнішній ШРУС також не варто вважати однаковими вузлами. Їхня конструкція та характер переміщень можуть відрізнятися. Окремі внутрішні шарніри мають специфічний профіль корпусу, для якого звичайного порівняння двох круглих отворів недостатньо.

Тому підбір пильників ШРУСа по розмірам включає уточнення розташування шарніра, форми його корпусу та посадкових місць. GKN у технічних матеріалах наголошує на відповідності пильника конкретному шарніру, правильній посадці та недопустимості перекручування й надмірного розтягування під час монтажу.

Чи підійде універсальний пильник? Лише якщо виробник передбачив його застосування для відповідної конструкції та діапазону розмірів. Назва універсальний сама по собі не підтверджує сумісність із будь-яким приводом.

Пильник кульової опори: розміри та особливості посадки

Пильник кульової опори захищає зону рухомого з’єднання пальця з корпусом. Під час роботи підвіски він деформується разом зі зміною положення пальця, зберігаючи прилягання до передбачених поверхонь. Тут особливо важлива конструкція нижнього та верхнього країв.

Щоб підібрати пильник шарової опори по розмірам, потрібні розмір посадки на корпусі, розмір ущільнення біля пальця, висота та тип фіксації. Вимір різьбової частини пальця не замінює виміру ділянки, з якою контактує пильник.

Кріплення може передбачати кільце або іншу конструкцію посадки. Наприклад, MOOG окремо описує пильники із запресованою посадкою та виконання з утримувальним кільцем. Для них відрізняються монтаж і вимоги до розташування краю на корпусі.

Чи можна встановити пильник від іншої кульової опори? Такий варіант потребує перевірки всієї посадки, а не лише великого отвору. Важливо, щоб край залишався зафіксованим, а чохол не заважав передбаченому переміщенню пальця. Зовнішня схожість деталей цього не підтверджує.

Матеріал, мастило та кріплення також впливають на вибір

Назва матеріалу не дає повного уявлення про придатність пильника. Значення мають властивості конкретного виробу, сумісність із мастилом, робочі температури та здатність витримувати потрібні деформації. Твердження, що будь-який поліуретановий пильник завжди кращий за гумовий, було б некоректним.

У матеріалах щодо ремонтних комплектів GKN підкреслює необхідність відповідності матеріалу вимогам виробника вузла та використання належних кріплень. Отже, заміну матеріалу потрібно оцінювати для конкретного застосування, а не лише за назвою чи кольором деталі.

Мастило та хомути теж підбирають під конкретний вузол. Надмірне затягування не виправляє невідповідний діаметр пильника, а неправильний профіль кріплення може заважати надійній фіксації.

Коли достатньо замінити лише пильник

Окрема заміна пильника можлива, якщо конструкція допускає такий ремонт і сам шарнір залишається справним. Пошкоджений чохол є приводом перевірити стан вузла, а не автоматичним підтвердженням, що достатньо встановити новий захист.

Потрапляння забруднень, втрата мастила або сліди зношення можуть змінити обсяг ремонту. Новий пильник не усуває люфт, пошкодження робочих поверхонь чи інші дефекти шарніра. Необхідність перевірки ШРУСа під час заміни чохла окремо зазначена в інструкції GKN з обслуговування приводів.

Для кульової опори додатково з’ясовують, чи передбачена окрема заміна захисного елемента. Рішення залежить від конструкції та результатів огляду, а не тільки від доступності схожого пильника.

Як підготувати дані для заявки на підбір

Заявка з вимірами та фотографіями допомагає швидше перейти від загального пошуку до перевірки конкретного типорозміру. Для звернення потрібні:

• марка, модель, рік автомобіля та VIN, якщо він доступний;

• назва вузла, сторона встановлення, внутрішнє або зовнішнє розташування ШРУСа;

• виміряні діаметри й висота в міліметрах із поясненням точок вимірювання;

• фото пильника, посадкових поверхонь і кріплення;

• артикул або маркування встановленої деталі, якщо вони збереглися.

Якщо частину параметрів визначити неможливо, це варто зазначити у зверненні. Неповні, але достовірні дані корисніші за приблизні цифри без пояснення.

Перейдіть до підбору пильника ШРУСа в каталозі PolyPro, щоб порівняти типорозміри. Якщо сумісність залишається незрозумілою, зверніться до магазину із заявкою на підбір, додавши виміри та фотографії. Це допоможе предметно перевірити посадку, форму й кріплення перед замовленням.
