Пильник кульової опори: розміри та способи фіксації

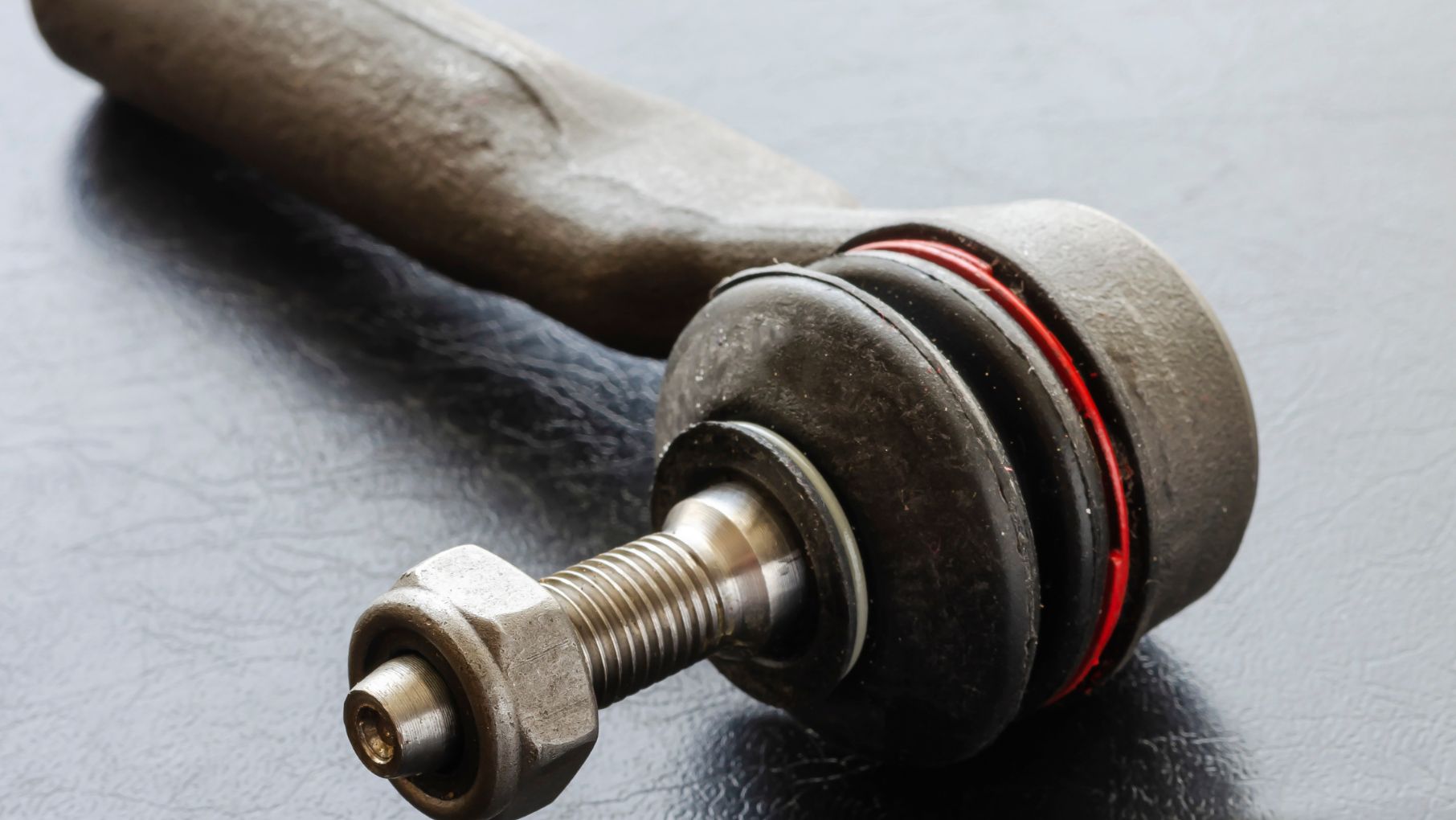

Пильник шарової опори захищає шарнір від води, пилу й дорожнього бруду та допомагає утримувати мастило всередині. Для правильного підбору потрібні діаметри посадки на корпусі й пальці, висота чохла та конструкція його кріплення. Самого збігу зовнішнього вигляду недостатньо: деталь має щільно прилягати до посадкових поверхонь і зберігати рухливість під час роботи підвіски.

Кульову опору часто називають шаровою, тому в каталогах трапляються обидві назви. Йдеться про той самий вузол, але пильники для різних опор не обов’язково взаємозамінні. Навіть у межах однієї моделі автомобіля встановлені шарніри можуть відрізнятися залежно від модифікації та виробника запчастини.

Які розміри визначають сумісність пильника

Підбір починається з місць контакту чохла з опорою. Великий отвір охоплює посадкову частину корпусу, малий прилягає до пальця. Між ними розташована еластична частина, яка змінює форму разом із переміщенням шарніра. Її висота та профіль впливають на те, чи вистачить чохлу свободи руху.

Для порівняння з кресленням товару потрібні такі параметри:

• діаметр посадкового місця на корпусі опори;

• діаметр пальця саме в зоні контакту з пильником;

• висота чохла у стані, зазначеному на схемі виробника;

• форма нижнього бортика, наявність канавки або армованого краю;

• тип фіксатора та його розташування на великому й малому отворах.

Усі розміри записують у міліметрах. Позначення D, d і H часто використовують для діаметрів і висоти, проте читати їх потрібно за кресленням конкретного виробу. Великий діаметр може означати внутрішній отвір або зовнішній габарит бортика, а це різні величини.

Чи достатньо знати два діаметри? Ні. За однакових отворів пильники шарових опор можуть мати різну висоту, товщину краю та спосіб кріплення. Низький чохол може натягуватися при відхиленні пальця, а зависокий утворювати складки й контактувати із сусідніми деталями. Потрібен збіг усієї посадкової геометрії.

Як виміряти посадку без помилки

Найінформативніші виміри отримують на очищених посадкових поверхнях опори. Старий пильник корисний як зразок форми й фіксації, але його отвори могли розтягнутися, а корпус чохла деформуватися. Тому вимірювання лише знятої еластичної деталі не завжди відображає початкові розміри.

Діаметр пальця визначають у зоні ущільнення, а не по різьбі чи в довільному місці конічної частини. На корпусі вимірюють поверхню, на яку сідає край пильника. Якщо є канавка, важливо відрізняти її діаметр від діаметра сусіднього виступу. Фото збоку допомагає показати цю різницю під час підбору.

Еластичний край не варто сильно стискати губками штангенциркуля: деформація змінює результат. Для висоти також потрібна однакова база порівняння. Розтягнутий старий чохол і новий виріб у вільному стані не можна зіставляти як рівнозначні зразки.

Чи можна взяти отвір трохи менший, щоб він тримався щільніше? Лише коли такий натяг передбачений виробником. Універсального правила на кшталт зменшення діаметра на певну кількість міліметрів немає. Надмірне розтягування перевантажує край, а завеликий отвір може залишити шлях для забруднень.

Посадка з кільцем: важливі канавка та профіль бортика

Один зі способів кріплення передбачає окреме пружинне або обвивне кільце. Воно утримує край пильника на відповідному посадковому місці. Для такого виконання значення має не тільки діаметр чохла, а й форма зони під фіксатор: кільце повинно зайняти передбачене положення, не перекошуватися та не пошкоджувати матеріал.

У різних конструкціях кільця можуть стояти біля основи, біля пальця або з обох боків. Тому формулювання пильник із кільцем ще не описує всю посадку. Перед замовленням важливо з’ясувати, де саме розташований фіксатор і чи входить він до комплекту товару.

Окремо слід розрізняти кільце пильника та стопорне кільце, яке утримує саму кульову опору у важелі чи поворотному кулаку. Це різні елементи з різними функціями. Наявність стопорного кільця опори нічого не говорить про спосіб кріплення її захисного чохла.

Запресовуваний край і посадка без окремого кільця

Інший варіант передбачає посадку основи пильника з натягом на корпус. У такому виконанні край може мати жорстке армування, яке задає форму й утримує чохол. Відповідність діаметра та профілю тут особливо важлива: м’який пильник схожих розмірів не стає рівноцінною заміною лише тому, що його можна натягнути на опору.

Виробник MOOG, наприклад, окремо описує запресовувані пильники та виконання з обвивним кільцем. Для запресовуваного краю він наголошує на рівномірній посадці й відповідному розмірі монтажної оправки: занадто вузький інструмент може пошкодити чохол. Це показує, чому спосіб монтажу потрібно визначати за конструкцією конкретної деталі, а не за її загальною схожістю.

Відсутність окремого кільця сама по собі не означає неповну комплектацію. Утримання може забезпечувати конструкція посадкового краю. Водночас знімати передбачений фіксатор або замінювати його довільним хомутом не можна вважати еквівалентним способом кріплення.

Як вибрати спосіб фіксації перед покупкою

Спосіб посадки визначає встановлена опора. Порівнювати варіанти потрібно за її конструкцією, а не за принципом, яке кріплення здається міцнішим. Пильник під кільце підбирають до відповідної канавки й бортика, а запресовуваний варіант до посадки, розрахованої на такий край.

Для замовлення зручно підготувати короткий набір даних:

• марка, модель і рік автомобіля, за можливості VIN;

• виробник та артикул установленої кульової опори;

• виміряні діаметри посадкових поверхонь і висота старого чохла із зазначенням його стану;

• фото опори, нижнього краю пильника та всіх наявних фіксаторів;

• інформація про те, чи збереглися кільця та чи потрібні нові.

Чому іноді недостатньо VIN? Він допомагає визначити заводську комплектацію, але після ремонту на автомобілі могла з’явитися опора іншого виробника. Геометрія її пильника може відрізнятися. Артикул фактично встановленої деталі та виміри дають додаткову основу для перевірки.

У PolyPro можна перейти до розділу підбору пильника, щоб знайти потрібний напрям підбору. Для уточнення сумісності корисно відразу надати розміри й фото кріплення: так легше відрізнити схожі чохли з різною посадкою.

Матеріал пильника та стан самої опори

Матеріал оцінюють разом із геометрією. Для захисного чохла важливі еластичність, стійкість до умов експлуатації та сумісність із мастилом. Назва поліуретан або гума сама по собі не підтверджує ресурс конкретної деталі. Значення мають склад матеріалу, конструкція та заявлене виробником застосування.

Чи можна замінити тільки пильник шарової опори? Це залежить від стану шарніра та передбаченої виробником можливості такого ремонту. Новий чохол не усуває зношення, корозію чи недопустимий люфт. Якщо через розрив усередину потрапили вода й абразивні частинки, спочатку потрібна оцінка стану опори.

Після встановлення важливе рівномірне прилягання країв без перекосу. У робочому діапазоні руху чохол не повинен зіскакувати, надмірно натягуватися або затискатися між деталями. Тип і кількість мастила визначають за вимогами виробника вузла: заповнення всього вільного об’єму не є універсально правильним рішенням.

Для вибору в каталозі PolyPro орієнтиром служить поєднання розмірів, профілю краю та штатного способу фіксації. Коли ці дані збігаються, залишається перевірити застосовність і комплектацію конкретного товару. Якщо тип посадки незрозумілий, фото основи опори та її артикул допоможуть уточнити вибір до оформлення замовлення.
